在改革開放以后，我國閥門行業欣欣向榮，而蝶閥也受到了許多應用領域的青睞，以往的普通蝶閥已經很難滿足更加嚴酷的應用環境和更加嚴格的性能要求。著蝶閥的廣泛應用,對蝶閥的要求也更加苛刻.普通軟密封蝶閥已不能適應于高溫高壓工況,而金屬硬密封蝶閥在高溫高壓、磨損及腐蝕等工況下已得到了廣泛的應用,并廣泛應用于控制蒸汽、燃?xì)?、熱空氣及腐蝕性介質等方面,其市場需求量逐年增大。

以硬密封蝶閥三偏心蝶閥金屬硬密封蝶閥為研究對象，對其結構、受力進行了簡單的分析，歸納出蝶閥蝶板的各主要截面技術參數的計算公式、蝶閥各偏心值的計算公式；并通過理論分析，對其摩擦力矩和密封力矩進行了分析。通過所得出的各參數，建立600Ds343H雙向多層次硬密封蝶閥的數值模擬分析模型，通過ANSYS有限元軟件對其受力和流場進行分析，對所得分析結果進行對比分析，驗證以上的設計方案是否合理。

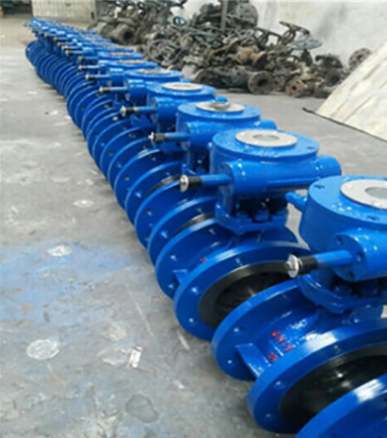

金屬硬密封蝶閥式蝶閥系列產品中較為常見的一個系列的產品，它具有非常廣泛的應用。不管什么類型的閥門產品，其結構形式大多是固定的，而金屬硬密封蝶閥也不例外。下面，給大家簡單分析下金屬硬密封蝶閥的結構。金屬硬密封蝶閥主要由閥體。閥板和閥軸等組成。

1、閥軸：它是一個整體，一端配有標準鍵。

2、閥體：金屬硬密封蝶閥的閥體是一整體，其整體的尺寸符合相關的標準要求。

3、閥板：金屬硬密封蝶閥的閥板式流線型設計的，可以Zui大程度的降低閥門對流體的阻力。

4、硬密封蝶閥的閥盤是固定在閥桿上的，因?yàn)檫@樣可以降低氣蝕、渦流及壓降。

5、閥門的部件的設計防爆維修和拆卸，且滿足運行條件。

對夾式硬密封蝶閥結構特點
