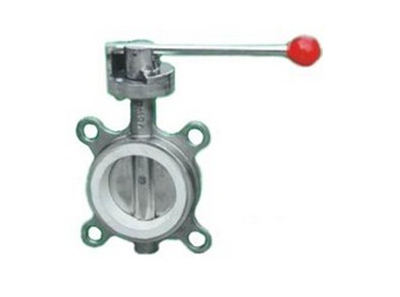

中線蝶閥
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。中線蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
其設計標準為GB/T2238-1989
法蘭連接尺寸為GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度為GB/T12221-1989
壓力試驗為GB/T13927-1992;JB/T9092-1999
產品詳情
中線蝶閥主要技術參數
公稱通徑 | DN(mm) 50-2000 | |||
公稱壓力 | PN(Mpa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
Ps(Mpa) | 密封試驗 | 0.66 | 1.1 | 1.76 |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣動、電動 | |||
中線蝶閥主要零件的材質
零件名稱 | 材料 |
閥體 | 灰鑄鐵、球墨鑄鐵人、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 球墨鑄鐵、鑄鋼、不銹鋼、銅及特殊材料 |
密封圈 | 氯丁橡膠、丁睛橡膠、乙丙橡膠、硅橡膠、氟橡膠及各種橡膠、聚四氟乙烯 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨 |
中線蝶閥耐溫范圍
蝶閥密封材料選用和適用溫度材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐Zui高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
耐Zui低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
